Herleitung und Messung von Übertragerparametern
Einleitung
Ziel dieses Blogbeitrags ist die Zusammenfassung der Herleitungen von Transformator- und Übertragerparametern aus physikalischen Flüssen,
sowie die praktische Messung mit verschiedenen Messmethoden.
Ich wollte dieses Thema vertiefen, um mich mit verschiedenen HF- und RF Test- und Messmethoden besser vertraut zu machen.
Vielleicht helfen meine Erfahrungen dem einen oder anderen Bastler, Studenten oder Praktiker, das Thema besser zu verstehen.
Ich werde für einzelne Themen, Messungen und Herleitungen in loser Folge einzelne Blogbeiträge verfassen.
Das Testobjekt

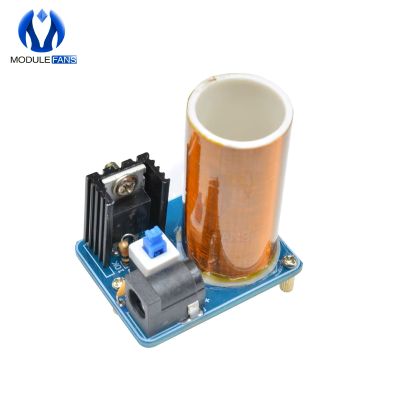

Mini-Tesla Coil aus China

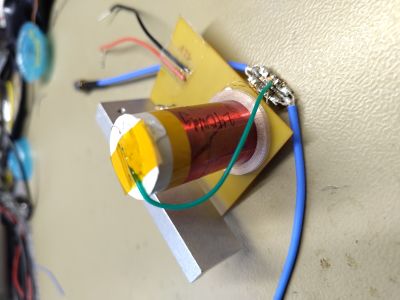

Eigener Nachbau
Zusammen mit anderen Artikeln für mein Elektroniklabor, habe ich zum Spass einen Mini-Tesla mit einem BD243 gekauft und aufgebaut. Er funktioniert einwandfrei und macht kleine Funken, die sogar die Hornhaut am Zeigefinger lokal verbrennen können. Mit meinem Oszilloskop habe ich eine Frequenz von ca. 6MHz gemessen, die deutlich sinkt, wenn man mit dem Finger näher kommt.
Da mich die Funktionsweise der Schaltung interessiert, habe ich ein wenig gegoogelt. Es handelt sich um eine Slayer-Exciter Schaltung.
Diese Webseite erklärt das Funktionsprinzip recht gut: https://www.instructables.com/SLAYER-EXCITERS-TESLA-COILS-everything-you-need-to/
Die Slayer-Exciter Schaltung wird in der zweiten Hälfte erklärt.
Der unvergleichiche Electroboom hat eine stärkere Version davon gebaut:
https://www.electroboom.com/?p=521.
Auf der Seite von Electrobomm ist auch dargestellt wie der Wicklungssinn sein muss. (Die zwei Punkte sind jeweils der Wicklungsanfang)
Ich baute eine etwas grössere Version, die aber nicht anschwingt. Als nächstes wollte ich die Schaltung in LTspice simulieren. Das Übertragermodell von LTspice basiert auf dem L1-L2-K Modell. Um also ein realistisches Simulationsmodell bauen zu können, braucht man diese drei Werte.
Und an dieser Stelle wurde mir bewusst, dass ich zwar das Grundprinzip des Übertragers kannte, aber keine Erfahrung damit hatte. In meiner 40 jährigen Berufslaufbahn musste ich keinen HF-Übertrager auslegen und einsetzen.
